晶彩视讯推出新一代云屏显控交互平台综合解决方案

发布时间：

2019-01-18 17:50

来源：

晶彩视讯官网

作者：

晶彩视讯

传统的大屏拼接系统中，拼接屏只是作为显示终端。要实现拼接功能，拼接器、矩阵等设备必不可少。所有信号必须通过各种编解码器或长传设备汇聚到屏端，从而实现复杂信号的接入。多设备间的联调，复杂的布线，独立的拼接，使其已经难以应对网络时代下用户的创新性需要。



 晶彩云屏显控交互平台

传统的大屏拼接系统中，拼接屏只是作为显示终端。要实现拼接功能，拼接器、矩阵等设备必不可少。所有信号必须通过各种编解码器或长传设备汇聚到屏端，从而实现复杂信号的接入。多设备间的联调，复杂的布线，独立的拼接，使其已经难以应对网络时代下用户的创新性需要。

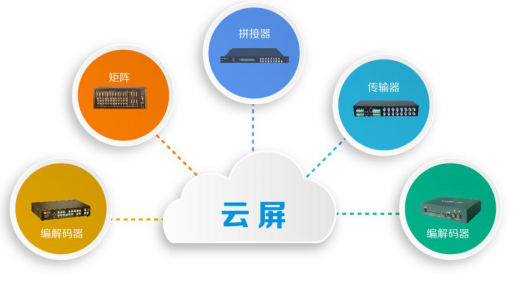

而云拼接，将使这一现状得以改变。云拼接，顾名思义，利用网络为介质完成大屏拼接，但远不止于此。在云拼接中，拼接屏将不再只是显示的终端，而是成为海量数据的接收与拼接显示的“云屏”。“云屏”不再单单接入传统的DVI/VGA信号，只要将“云屏”接入网络即可接收来自于各地的图像并实现多屏拼接显示，信号的接入亦可做到随时随地。传统拼接设备在云拼接时代将不再是必须，拼接系统将变得简单。

1. 液晶智拼接

 改变传统处理器矩阵接入和应用模式，网络化信息通讯，无需配置处理器、矩阵、传输类设备，显示单元既是信号处理模块，既能完成本地化图像显示控制，同时还能更好满足多屏联动互联互通，在多套屏幕或者多会议室内，能很好解决信号互联互通问题。

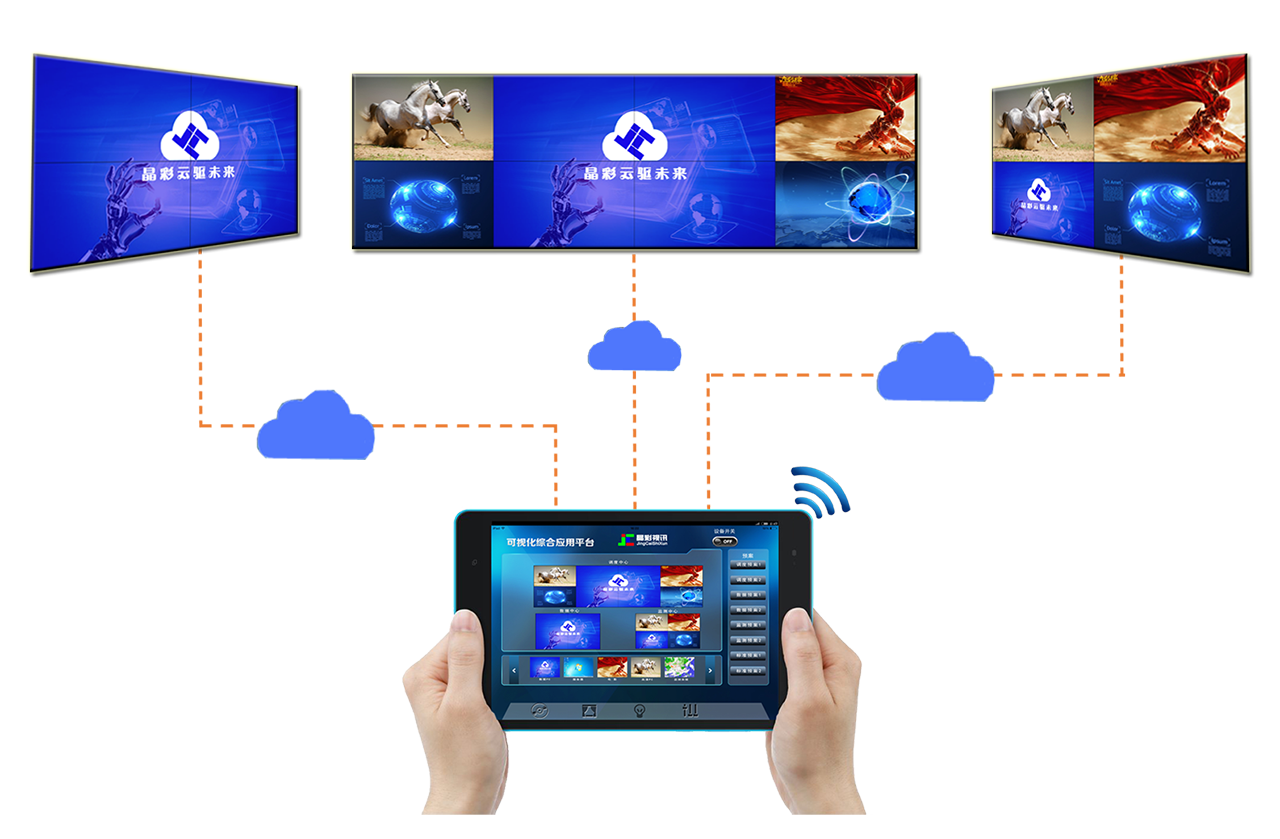

2. 云屏联动

内置巴可“可立享”无线上屏功能，会议室及调度行业中，会议室笔记本信号的无线或有线上屏；广电行业，多媒体等服务器通过一根网线网络解决传输问题，支持同时在线用户不受到限制，且支持扩展屏信号上屏投射；针对涉密单位特殊应用环境可改为有线传输。

用户无需到现场, 用PC客户端或者是PAD客户端,就可以随时随地控制处在不同房间的大屏, 并能够在不同的大屏上演示相同的信息,这一切都可以实现云端的可视化。



3. IOS/Windows控

云屏支持IOS/Windows 系统移动触控终端管理控制，无需中控等设备添加即可支持无线控制管理，同时系统支持对第三方中控设备的接入管理或者反向管理；

IOS /Windows终端拼墙互动功能



4. 全品牌IP摄像机解码

支持全品牌IP摄像机解码；接入数量不受限制，云屏本体既是解显一体化。

海量监控接入

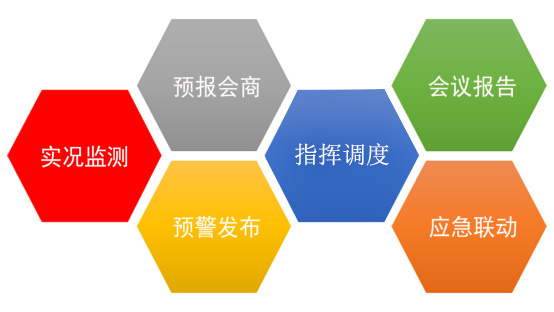

 现状分析



随着社会的发展，军队、武警、指挥大厅在现代信息化战争中承担着重要作用。指挥调度大厅主要是为了实现：信息综合、统一调度、实时指挥、远程会议、演讲报告等功能。指挥大厅大屏幕对通信、预警和警报等能够迅速、快捷、准确接收并高清晰地显示，既能满足非战争时期突发情况下的实时指挥的需要，又能对战争和突发情况下进行大规模、综合性的事件实施实时指挥调度，从而实现突破空间限制和提高反应速度，大大增加了整体快速反应能力。

指挥大厅对显示系统的需求是综合的，不仅要求能够实时管控所辖范围内的所有音视频信息内容，还需要满足实时业务处置，综合数据分析、应急处理、会议决策、现场指挥、信息发布等多方面的应用需要，是典型的多业务系统联动与可视化应用场景，在传统的指挥大厅大屏幕拼接系统中，信号的接入和拼接处理通常有矩阵、编解码设备、拼接器等设备联合完成。系统复杂设备繁多，后期维护上也会出现很多不兼容的问题；为此，构建一个结构简单功能齐全，后期维护简单的指挥大厅是有必要的。

晶彩视讯“云屏显控交互平台”以网络数据交换为基础，纯硬件架构，无控制系统，无病毒干扰，支持热插拔和应急维护云模块备份快速更换，为现代化指挥调度大厅提供了更优质的交互式显控调度方案。通过网络灵活的特性使“拼接”不再局限于一组大屏，它使网范围内的大屏成为相互关联的整体。所有的屏幕和信号都可以在云拼接中任意调度和统一管理，从而形成大互联的可视化云平台。可实现指挥大厅内部所有部门单位、上下级单位或合作单位的互联互通、会议决策、实时指挥、数据统计分析、应急处理、信息发布等需求，以灵活简便的方式实现结合，且在未来可不断的按照新需求扩充功能。

通过晶彩视讯云屏所构建的综合可视化云屏显控交互平台，将会是新时代平安城市、智慧指挥大厅建设的有效的显示解决方案。

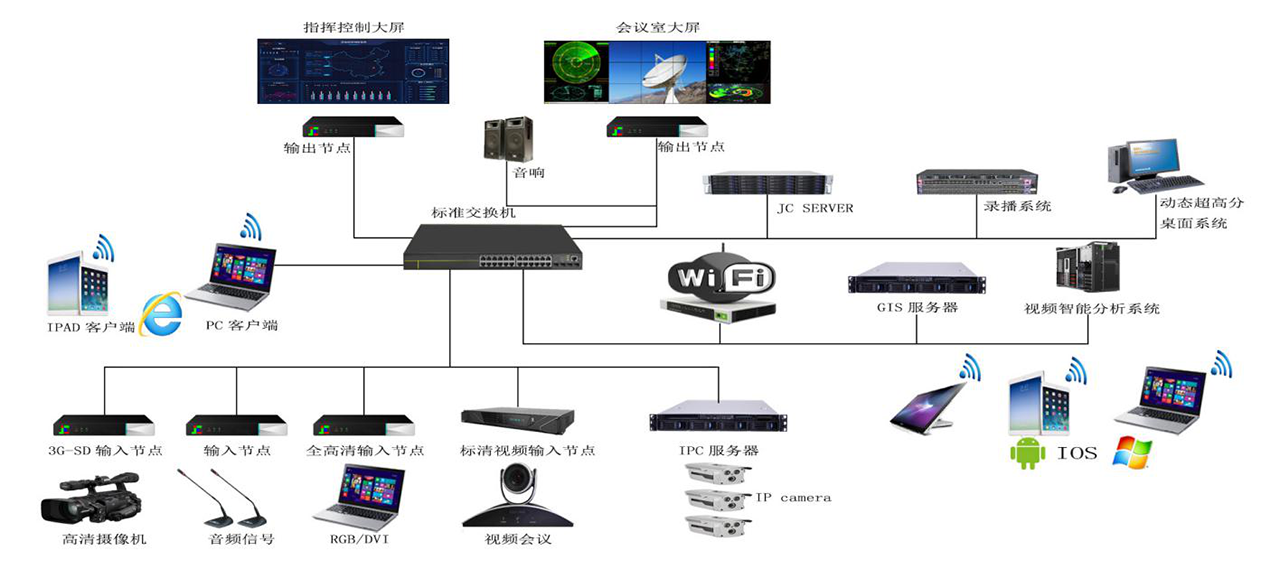

Jc云拼接数据可视化案例图

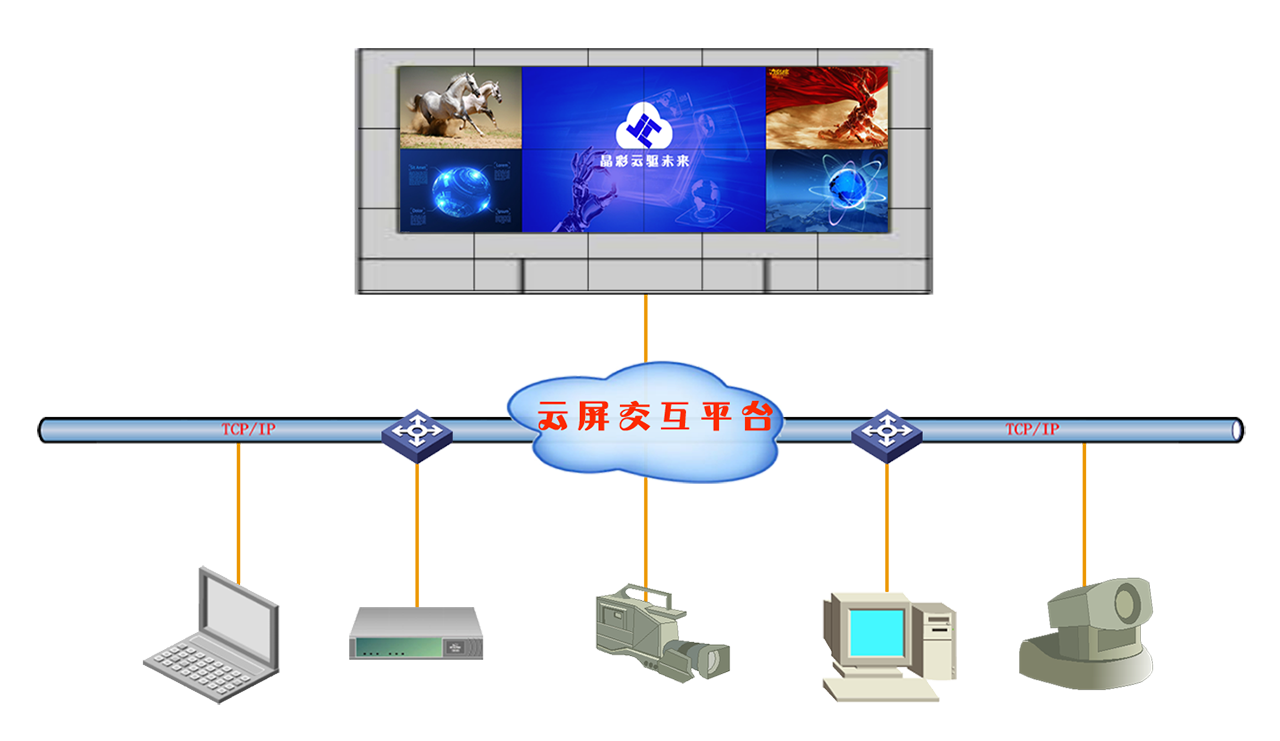

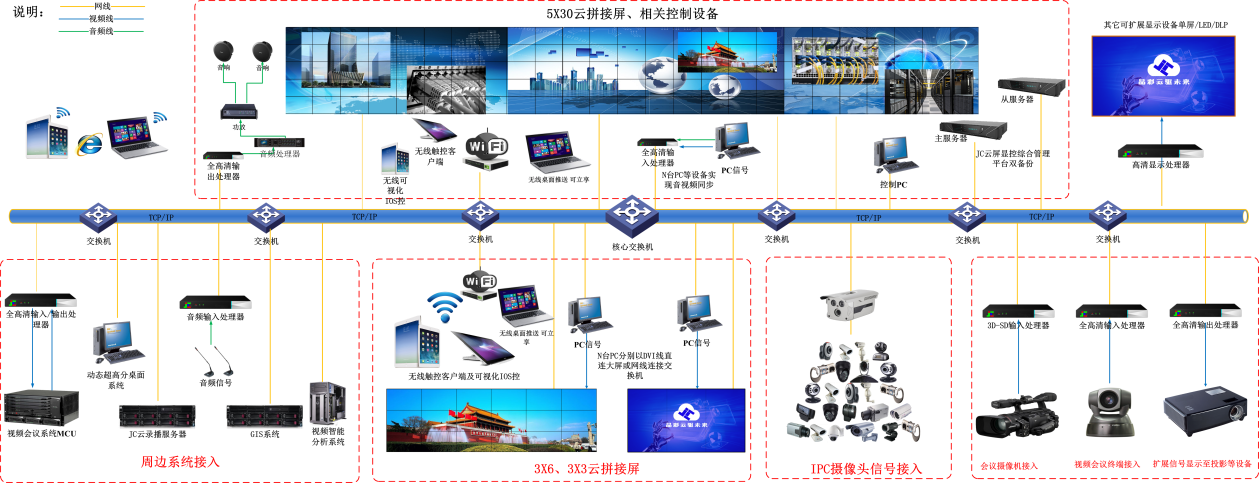

案例拓扑图

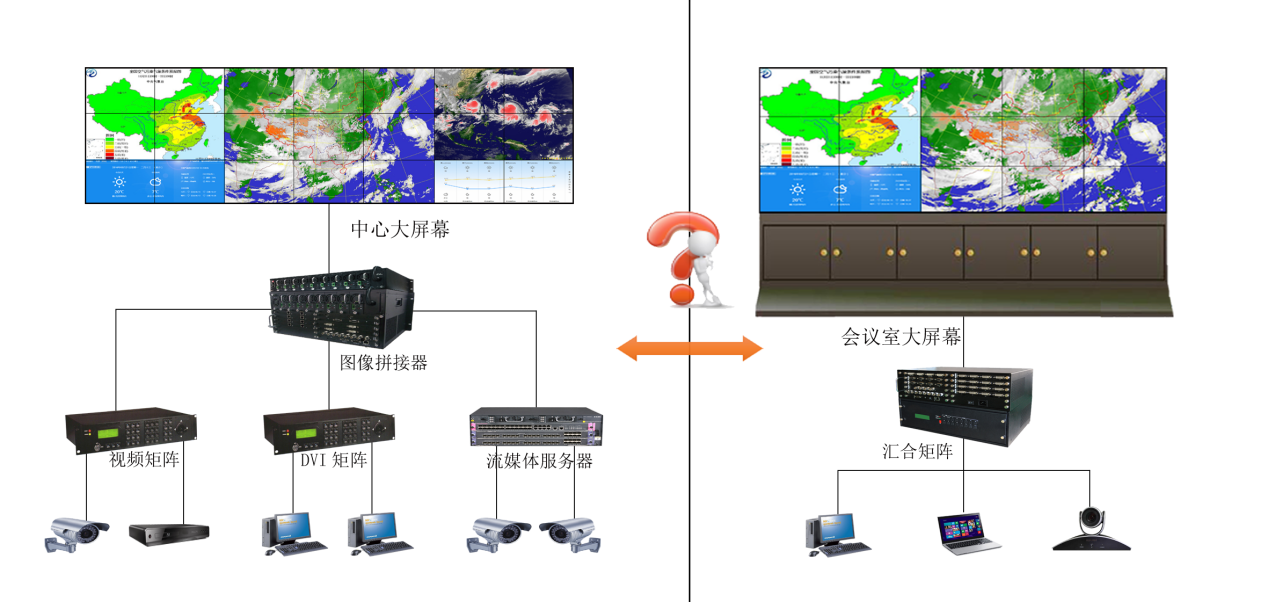

 传统方案及问题





v 通常只适于解决本地信号接入

v 系统结构复杂，多种设备混用

v 集中式处理架构形成系统性能与稳定性瓶颈

v 难以实现多方可视化信息共享

v 仅作单纯信号显示，难以与业务系统联动  扩展性差，难以实海量视频接入

v 难以满足现代智慧气象平台建设需要



 大屏显示系统设计

1. 需求分析

随着大数据时代的飞速发展和平安城市等建设的需求，大屏幕显示系统作为集中信息显示的交流平台，可以将各种监控系统的计算机图文信息和视频信号等进行集中显示，在实时调度、会议、决策及信息反馈等方面起到了重要的作用。晶彩视讯智慧云屏使传统大屏拼接系统中，必须通过编解码器或者长传设备汇聚到屏端，而实现复杂信号接入的现状得以改变。传统拼接设备在不久的将来将被智慧云拼接替代，拼接系统的架构简单。



改变传统处理器矩阵接入和应用模式，网络化指挥调度，无需配置处理器、矩阵、传输类设备，显示单元即是信号处理模块，既能完成本地化图像显示控制，同时还能更好满足多屏联动互联互通，在多套屏幕或者多会议室内，能很好解决信号互联问题。综合起来，指挥调度大厅应该具有以下特点：





1.1. 可视化调度管理

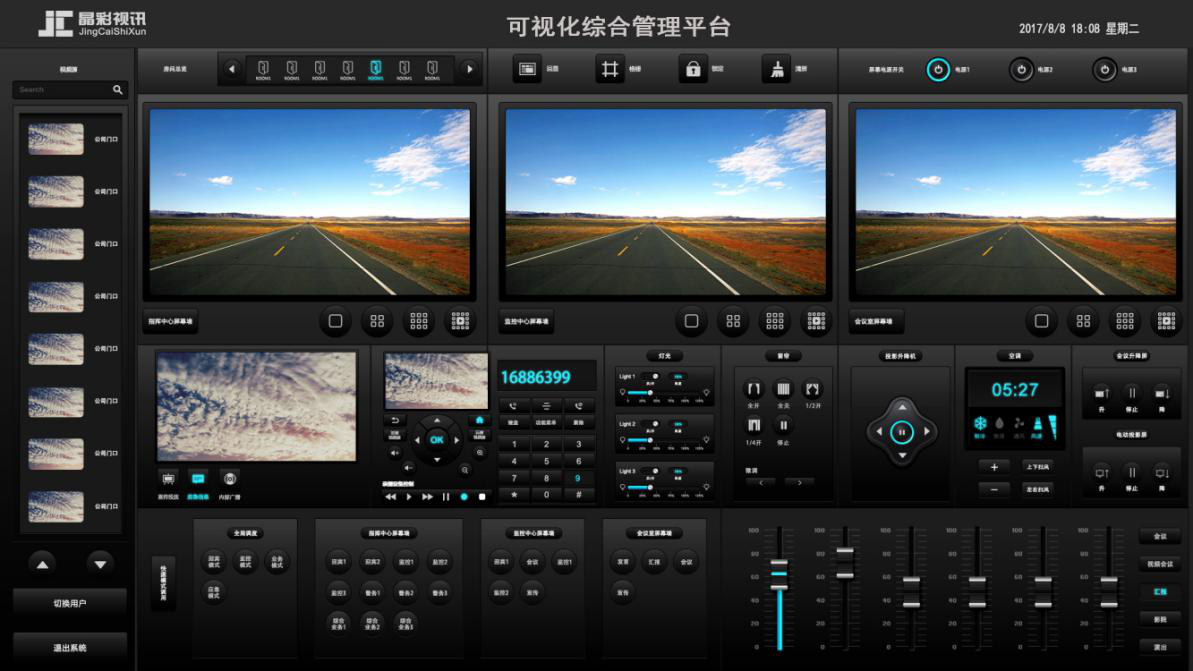

JC云可视化调度界面

v 支持实时信号源预览回显，全可视化调度

v 支持多预案管理和自定义，轻松调度

v 支持本地全类型信号，海量监控无缝接入

v 任意信号随时调取上屏显示，多画面任意漫游、叠加、拼接显示

v 支持分级权限管理，多用户可同步远程控制

v 多业务平台统一控制管理

v 多个指挥大屏幕共享、联动



1.2. 应急联动

v 支持对第三方中控设备的接入管理或者反向管理

v 支持远程现场实景应急指挥

v 应急快速响应预案

v 数据预警指示

v 内置巴可“可立享”无线上屏功能，会议室及调度行业中，会议室笔记本信号的无线或有线上屏；通过一根网线网络解决传输问题，支持同时在线用户不受限制，且支持扩展信号上屏投射；针对涉密单位特殊应用环境可改为有线传输。

1.3. 综合数据展示





v 支持终端交互，同步数据监控

v 支持与业务数据系统直接对接，试试监控数据动态

v 支持GIS等高分图形点对点动态显示



1.4. 会议决策

v 多人会商电脑接入网络即可上屏

v 一键快速推送会商内容上屏显示

v 支持多人画面快速切换，无需插拔线缆

v 支持多人画面同屏对比会商

v 可任意调取监控货数据作为会商参考

v 可支持无线或有线接入



1.5. 信息发布

v 日常宣导、通知信息滚动发布

v 支持常规信息发布

v 紧急事件通报，会商决议快速发布





2. 系统架构

   根据需求分析，我们可以得出以下的系统架构图。B/S架构，纯硬件架构，可双备份。无控制系统，无病毒干扰，大屏幕拼接设置；所有的信号和外部业务系统均通过网络直接接入到智慧云屏实现指挥大厅可视化调度、综合数据和超高分数据显示、会议决策、应急联动和日常监控、信息发布和其他业务系统对接等功能。





3. 系统功能

3.1. 应急联动

v 报警联动

实时数据监测，超限报警

对接各种气象报警信号

报警后自动触发视频监控，快速掌握现场情况

出现报警后可自动触发相关处置业务，及时响应紧急事件



v 应急部署

一键快速调取应急处置预案

快速召开多方视频会议，进行处置决策与布置

会议中可实时调取现场实况及相关气象数据信息，掌控现场情况

所有信息可与多部门单位共享，同步讨论与决策

决策方案可直接发布到大屏，供现场指挥使用



v 现场指挥

可在内实时与现场沟通，根据部署决策调度资源

根据现场实况与数据指标变化，实时了解事件处理进展

可在多部门间同步共享处理进展，及时协商调整处置方案



3.2. 办公区扩展应用

JC云应用不仅于会商区大屏幕上。合理的在重要办公区域部署JC云，可使办公更便捷。业务人员无需亲临会商区即可掌控所需信息并快速作出处理。在办公区，JC云可应用于以下几方面。

v 临时部门会议

讨论内容可快速推送到办公室内屏幕，也可在讨论过程中调取云中视频供参考。

v 部门业务实时监管

主要部门可在内部直接实时监管所辖业务相关视频，及时处理突发状况。

v 实况与存储在线调取

办公人员在权限许可情况下可通过浏览器登录，实时查看所需可视化信息状况或调取视频回放。

v 业务处理接入网络

可将各办公部门业务处理情况接入云中，供日常监测或会商使用。



3.3. 可视化云管理

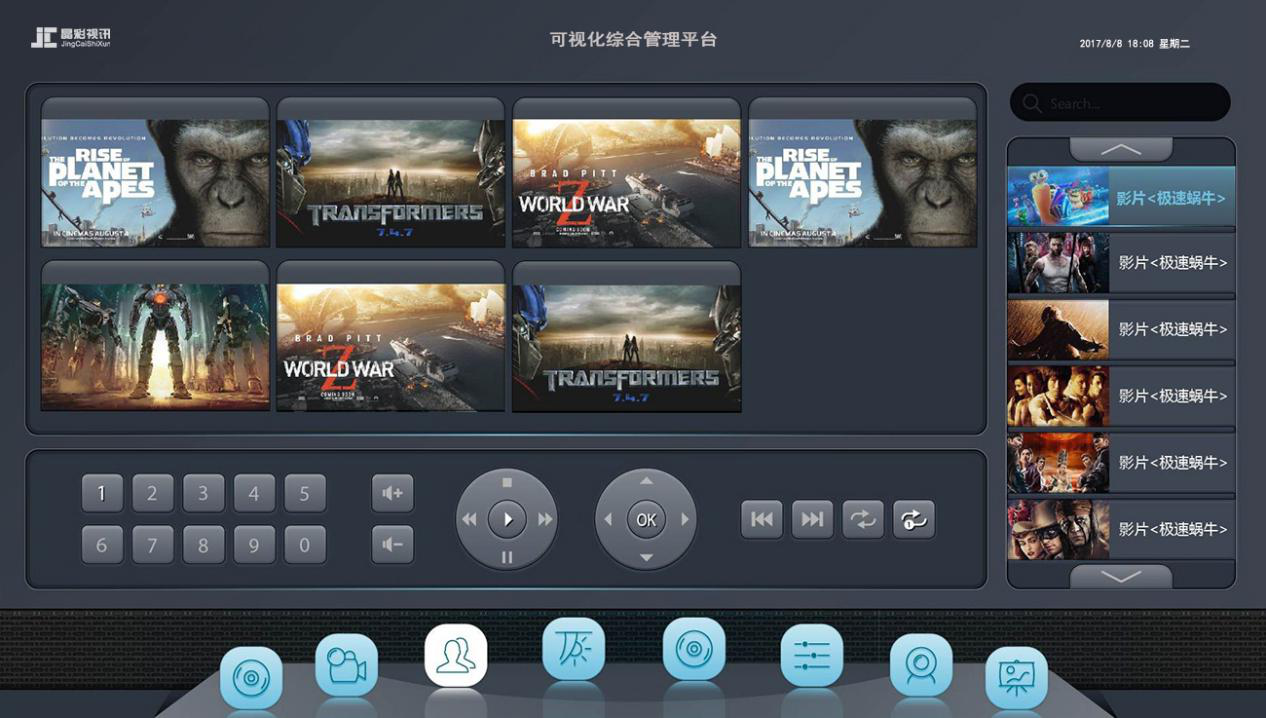

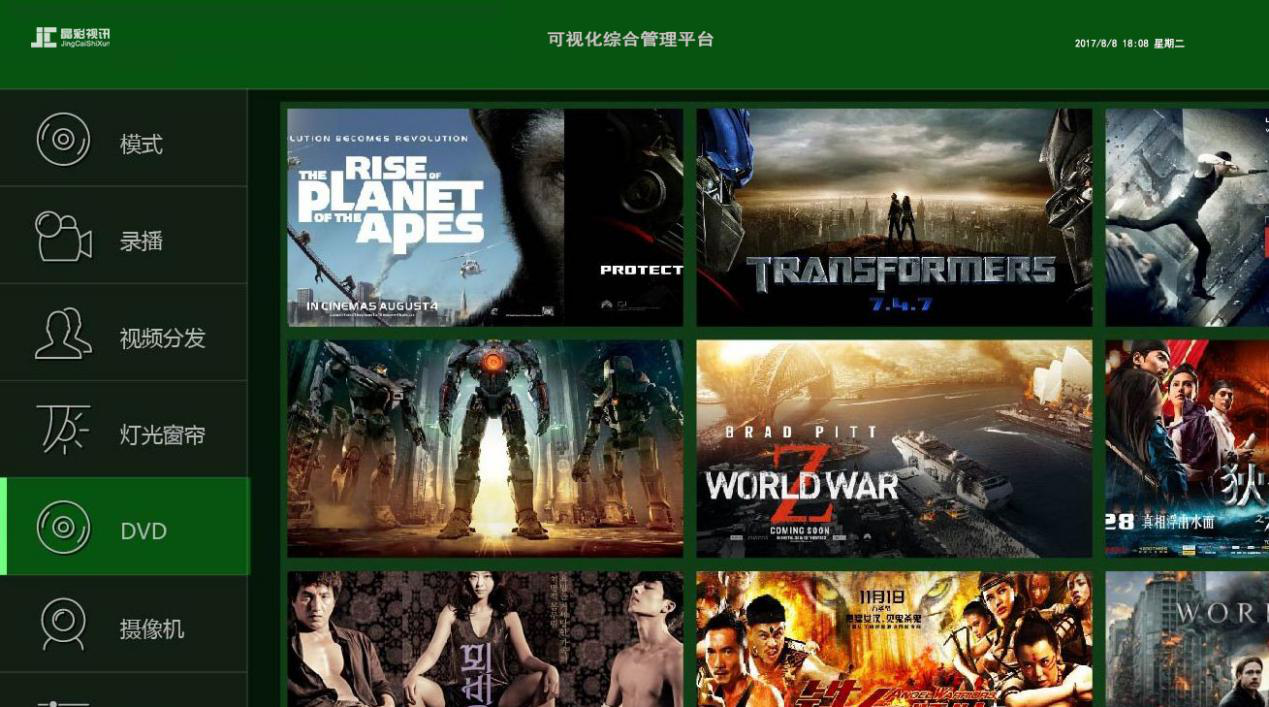

JC云可视化定制界面一



JC云可视化定制界面二



   系统通过重新设计人机交互界面，和采用可视化的方式，极大简化了大屏及显示终端设备所需的步骤和减小使用难度，用户需要选择使用IOS控制端对受控拼墙屏幕进行实时、全触控的信号和控制;包括，信号开窗、漫游、关窗、缩放等。用户也可以选择使用Windows触摸电脑控制端对受控拼墙屏幕进行实时、全触控的信号和控制;包括，信号开窗、漫游、关窗、缩放等。移动客户端还可以提供信号的交互 和领导批示等功能。



3.4. 网络互联扩展

   JC显控平台具有良好的扩展性，在需要功能与规模扩展，或需要与其它部门进行可视化对接时，仅需在原有系统上增加相应功能模块即可。而超低带宽占用的特点使得JC云更具备网络范围的扩展， 从而建立起成省市区县互通的网络智能可视化会商平台。

 晶彩视讯云屏显控交互平台系统优势

1. 云分布化

JC云采用云分布化全云屏显控交互架构，拥有更高的系统可靠性。任意 设备故障均不会影响系统整体运行，即使控制服务器故障，所有视 频仍可正常显示。冗余备份机制更可确保



2. 低网络依赖

JC云在保证视频超高画质的前提下仅占用极低的网络带宽，仅需 使用普通工业交换机即可完成系统组网，基于标准网络传输协议。 不需要使用定制机制机与专用通信协议。

3. 无限扩展

JC云利用网络可实现系统规模与功能无限扩展。在未来有新的功能需要时，可在原有系统基础上快速增加节点或功能软件来实现系统的扩容与功能升级，无需改动原有系统布局。

4. 简化架构

使用JC云构建可视化平台系统，可不再需要另外配备矩阵、拼接 器等传统大屏控制报备。得益于JC云基于标准编码的特点， 更使得JC云可不需流媒体服务器即可实现IP流接入与显示， 大大减少了系统中各式设备的用量。

5. 快速业务对接

JC云不仅解决信号上屏显示管理，更注重于满足用户业务应用需要。可通过定制与用户业务系统对接，完成更深入的可视化联动需要。全开放的平台、定制化服务与快速响应是JC云一大优势。

6. 全聚合平台

JC云是目前整合度高，功能完善的可视化云 平台解决方案，通过一套系统即可满足新一代可视化云平台的 建设需要。



 晶彩视讯云屏显屏显控交互平台简介

1. 可视化云解决方案

1.1. JC视听云

可靠的音视频云互联解决方案。海量信号接入，低带宽传输，多地音视频共享，高品质的信号还原。

1.2. JC交互云

灵活的交互管理与智能联动应用方案。远程控制，设备智能联动，多方讨论交互，信息分发。

1.3. JC数据云

数据可视化透视分析与联动解决方案。直接对接数据库，数据图形化，数据钻取分析，事件联动。



2. JC云平台分层架构

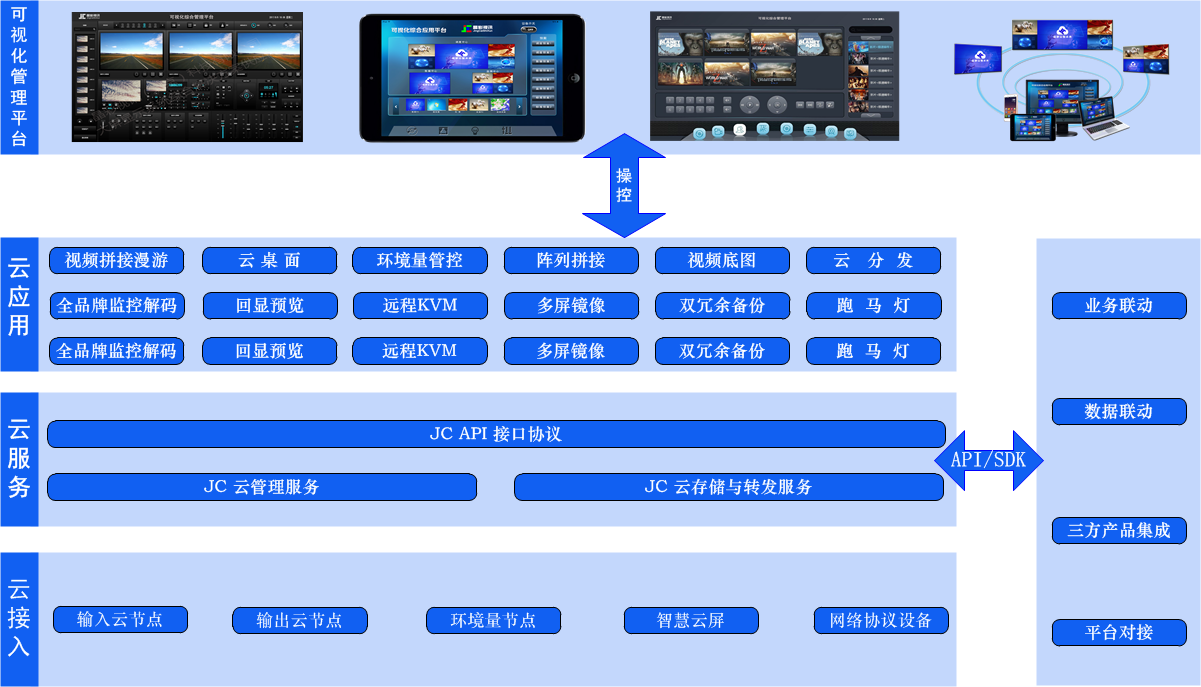

JC云平台分层架构图





3. JC云架构详解--接入层

接入层以云屏显控交互技术为核心，以节点为小单位，实现音视频及控制的云对接。将分散的节点通过网络集合成为可视化云，所有节点信息可在云中共享。极低带宽占用拓展了JC云的覆盖范围，全云屏显控交互的架构为用户提供了稳定可靠的对接保证。

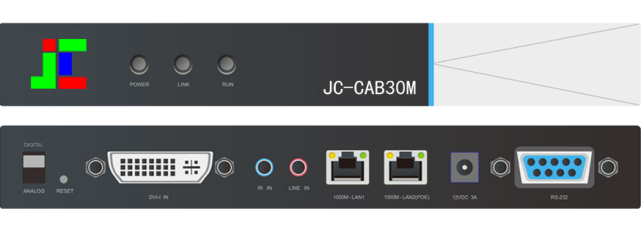

3.1. JC云输入/输出处理器

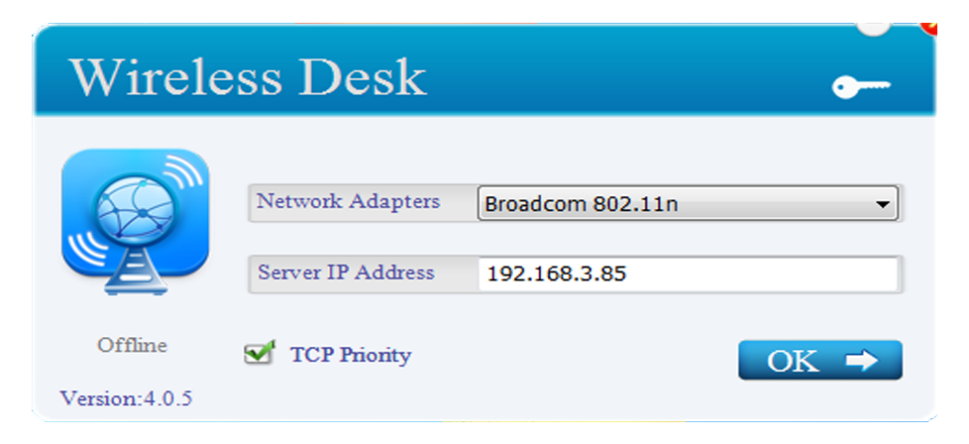

3.2.JC云桌面

 ² 1通道4K信号采集                                                 ² 支持音频同步采集

² DVI-D接口，内建EDID                                          ² 双千兆以太网口

² 支持HDMI V1.4，内建HDCP Key               ² H.264 High Profile

² 330MHz像素时钟输入                  ² 高画质图像处理引擎

² 支持800x600~2560x1600@60, 4K@24/30           ² 支持实时预览码流生成







² 单屏1080P可达30fps以上，播放视频流畅

² 配置超高性能越好

² 支持2K/4K分辨率桌面抓取

² 可支持主屏+扩展屏同时抓取显示，每个屏可独立调取

² 支持电脑音频实时抓取

² 支持多网卡选择

3.3. U-Desk动态超高分桌面

² 可实时产生500Kx50K像素点对点的超高分图像

² 无需使用显卡

² 动态高分图像处理，满足实时使用需要

² 配置超高性能越好

3.4. IP流接入

² 标准码流无需流媒体解码/转发服务器，直接上屏

² 支持1080P/720P/D1/CIF/QCIF流接入

² 符合RTST,H.264协议码流都可直接接入

² 支持ONVIF协议

² 可与主流视频平台对接直接取流

3.5. JC云中控





接口

说明

串口

8个独立串口，可动态配置为RS232/RS422/RS485

红外发射

4个独立，发射载波38KHz，支持1.142MHz发身功率高/中/低三档可调

红外接收

1个，接收标准载波频率38KHz可支持红外遥控学习

继电器

8个独立触点式继电器

I/O

8个独立，可配置为input或output_x000B_Input输入：低电平0~0.7V，高电平5~12V@3~10mA_x000B_Output输出：低电平<0.7V，高电平12V@100mA

控制

100Mbps以太网




3.6. 智慧云屏



标准型

增强型

DVI-I输入

无

1

IPC输入数量

无限制

无限制

IPC解码通道数

4*1080P/8*720P/16*D1

4*1080P/8*720P/16*D1

本地输入分辨率

无

800x600~1920x1200

本地接入信号类型

无

VGA/DVI/HDMI/YPbPr

同时开窗数量

16（任意大小、层次）

16（任意大小、层次）

网络

1*1000Mbps

2*1000Mbps

其它接口

无

音频输入/串口






4. JC云架构详解—服务层

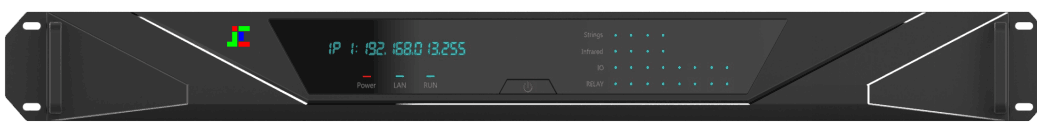

4.1. JC云管理服务器

² 嵌入式硬件架构 稳定可靠

² 快速配置 简单易用

² 云显示管理

² 海量信号云接入管理

² 预案管理 快速调取

² 分级权限 稳定管理

² 冗余备份 万无一失

4.2. JC云存储与转发服务软件

² 集群式管理 无限扩展

² 多流并行 独立存储

² 存储码流管理与调取

² 实时多码流转发

4.3. JC云API接口

² 简易控制接口 快速系统建立

² 独立的预览/回显码流获取

² 云节点原始码流提取

² 整合 拓展无限应用



5. JC云架构详解--云服务器

² 基于自主研发的嵌入式硬件平台开发                   ² 支持B/S及C/S架构

² 优化的嵌入Linux式系统        ² 无需复杂IIS配置，即开即用

² 无病毒侵扰隐患                        ² 强大的管理功能，多屏多信号综合管理

² 无标准服务器软硬件兼容问题         ² 集成拼接同步校准，免去使用同步节点

² 支持双冗余备份，稳定可靠                    ² 开放API，快速二次开发集成

6. JC云存储与转发服务组件





6.1. 集群式管理 无限扩展

采用集群式管理方式，可对多台服务器构成的存储与转发集群进行 统一管理，从而实现存储容量、同时连接用户数量与转能力的无限 扩展。

多流并行 独立存储

6.2. 多流并行 独立存储

可同时对JC云中所有音视频流进行同步并行存储，每一路流独立进行记 录与调取，确保所有内容被原汁原味的记录。

6.3. 存储码流管理与调取

可对所有已存储码流进行检索，快速定位存储位置并调取显示，支持多信号码流同时调取显示，支持在线存储码流查看。

6.4. 实时多码流转发

可实时对所有JC云多码流进行更大规模实时转发，实现更大范围内不同终端上的可视化共享。

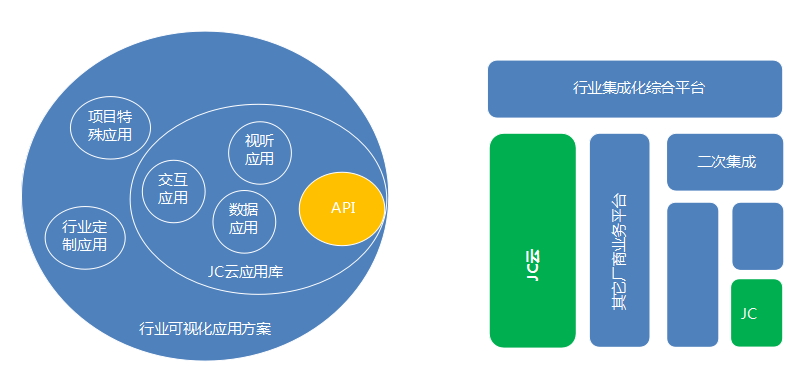

7. JC云——应用层

模块化的应用组合与针对项目或行业定制化的开发，可面对不同的细分行业应用，提供用户完善的行业可视化解决方案。行业集成化平台亦可将JC云作为其平台中的组成部分，通过API接口更为方便的构建符合自身需要的综合管理平台。不断扩充的应用将使JC云拥有无限的应用价值。







 云屏显控交互控制系统与集中式控制器技术比较



功能与性能

集中式控制器

云屏显控交互控制系统

信号接入能力

利用采集卡接入信号，信号接入能力受采集卡能力、机箱插槽数目、总线带宽等因素制约，信号接入能力很有限。

每路信号通过独立处理器处理，采用网络作为信号传输交换通道。可支持任意多路信号的接入和显示输出。

信号处理能力

利用CPU处理所有数据，利用PCI/PCI-X总线传输数据，处理速度受制于CPU速度、总线带宽。随着处理信号增多无法保证每路信号的实时性。

整个系统的计算分散在各个处理器中。每路信号都是独立处理，因此能够确保所有信号的实时性。

图像品质

采用模拟电缆或多次模拟-数字转换方式传输，信号容易受到损失或干扰，因此图像品质较差。

全数字化图像处理与无损传输，无干扰，因此图像品质好。

灵活性与可扩展性

采用电缆点对点连接信号源与控制器，需要根据客户需要定制控制器、矩阵和电缆铺设。如果接入信号数量有变化则很难适应，因此系统可扩展性差。

所有信号利用网络传输、交换和连接，所有接入该网络的信号源都可以在拼接墙上显示，因此系统构架灵活，可扩展性很强。

系统稳定性

所有信号由控制器集中处理。控制器故障或宕机会引起整个大屏幕墙无法正常显示。

每个处理器只负责一路信号，某个处理器故障不会影响其它处理器正常工作。

绿色环保

大量模拟电缆的使用给环境带来污染，系统电功率消耗大。

不需要大量电缆，系统电功率消耗很低，绿色环保。

售后便捷

将驱动器内置在拼接屏后盖内，维护售后复杂、耗时、风险高。

采用插拔式双模块，电源和信号板卡分离，支持单独备份，便于应急维护。插拔式维护液晶拼接单元屏体、电源模块、解析模组三部分构成；所述电源模块和解析模组均通过卡槽（非视频线连接）与面板连接且与面板独立，可插拔。

智能拼控方式

需要拼接拼接控制器、矩阵和解码设备，电缆信号线连接复杂，影响美观。

无需外置拼接控制器、矩阵和解码设备，云拼接屏单元兼容各品牌IP摄像机解码和上墙显示，拼接单元自身支持信号进行跨屏显示、共屏显示、叠加显示、任意缩放、任意移动、全屏漫游、预案显示、自动业务轮循等功能。单屏支持16画面窗口显示。
