晶彩智慧云屏--为化工能源企业贡献力量   4行16列云拼接  助力旭阳新能源产业园



晶彩智慧云屏--为化工能源企业贡献力量

4行16列云拼接  助力旭阳新能源产业园

项目背景



旭阳集团成立于1995年，经过十几年的发展，业已成为集煤炭、焦炭、化工、贸易四大业务板块于一体的大型煤焦化工企业集团。

旭阳集团总部设在北京，拥有邢台、定州、唐山、沧州四大化工园区，十几家煤化工子公司和合资公司。同时，建立了位于旭阳邢台园区的“河北省煤化工工程技术研究中心”和设在北京的“旭阳研究院”为核心的研发机构。



项目需求及 建设内容



1．总体需求：生产大数据监测、值班值守信息、突发事件通报、会商决策、监控查看、应急预案、指挥调度、视频会议等。

2．功能需求：可视化调度、信号预览、视频窗口回显、操作管理扁平化、现场实景化、模式化功能、对外围设备的集中控制、演示场景预设、分层分级安全管理

3．信号集成：中控中心建设一套高度集中、高分辨率的大屏幕显示平台，接入海量监控视频信号、设备安全生产信息、会议视频及DVI、VGA、HDMI、BNC等信号展示。

4．大数据可视化调度：大屏幕系统主要显示监控图像（如园区及车间大量摄像头24小时实施采集监控、园区大型设备生产系统数据实施监测等）、应急信息、领导指挥信息、日常信息展示以及紧急状态下的故障处置提供工具和手段。

5．突发事件应急：同步监控园区重点部位安全情况，随时在线抽查作业区的情况，便于在及时快速处理发生的突发事件。

6．应急决策：重要信息展示，便于了解生产安全方面的情况，通过各项大数据分析，用于领导会议决策，方便领导决策快速指挥，通过网络可调度中心视频及资料，并可以向生产调度人员、系统运维人员等发出应急预案和指令信息。

7．集成性：云屏显空交互平台通过与以上各应用系统的集成开发，将信息化建设的成果集中在大屏幕上进行显示。



解决方案



本系统以网络（TCP/IP）数据交换为基础，实现可融合中控、iPad等第三方无线控制，可定制化客户人机界面；实现可视化（预览及回显）指挥调度，互联互通-多屏联动独特功能，环境控制等。

随着云技术、大数据、互联互通的需求日趋迫切，网络具备了高速数据交换的能力并仍在不断进化。这让网络替代传统传输方式成为海量数据传输的新型载体成为可能。“云拼接”因此应运而生。顾名思义，云拼接就是以高速网络为载体实现大屏拼接显示。网络灵活的特性使“拼接”不再局限于一组大屏，它使得网络范围内的大屏成为相互关联的整体。所有的屏幕与信号都可在云拼接中任意调度和统一管理，从而形成大互联的可视化云平台。

 对于新能源及环境保护的建设与发展，旭阳集团定州园区需要效率高的统一管控和应急处理速度。晶彩视讯云屏显控交互平台所具备的互联互通及模块化专利屏体结构满足了这一诉求。该平台集数据网络化、硬件模块化、解码功能及拼控功能于一体，多重优势使其在多领域得到广泛应用。

运营监控中心大屏幕系统、网络分布式处理系统、音视频系统作为重要组成部分，主要承担着音频的拾取、处理、 分配、放大和视频的采集、传输、切换、显示的任务，为日常信息展示以及紧急状态下的故障处置提供工具和手段。集成一套可视化交互平台，使用户管理调用更便捷，提高决策效率。本中控中心由大屏幕显示系统、信号处理系统、集中控制系统以及专业监控席位构成。系统比较多，为此我们公司为本系统提供一套网络分布式可视化云屏显控交互平台，简化系统，方便管理者操作使用，使操作人员通过触摸控制端进行拖拽触控方式，对大厅内所有音视频设备开关、信号的控制切换；系统提供多用户权限管理机制可以对监控大厅人员进行用户授权给予相应的操作权限，监控室操作人员可以同样具备控制功能。

功能应用介绍

1.功能简述

(1) 系统采用TC/PIP网络架构，支持多屏统一控制、信号互联共享

(2) 支持大屏幕画面实时回显、预览及实时调度

(3) 支持无线、有线控制

(4) 支持多种类网络视频采集输入

(5) 支持网络化数字连接

(6) 支持多媒体录播（选配）

(7) 支持高分辨率图像显示

(8) 操作管理扁平化

(9) 现场实景化、模式化功能

 (10)对外围设备的集中控制

 (11)演示场景预设

 (12)分层分级安全管理

2.平台优势

(1) 云屏显控交互平台优势：

Ø 液晶自拼接：一根网线 海量接入；

Ø 可视化操作：可视化多系统集成化管控；

Ø 云桌面：无线上屏功能“可立享”；

Ø 全品牌IP摄像机解码 ;

3.平台结构

1．所有显示设备及信号源，整体平台以网络数据交换为基础，模块化结构，系统资源全部集中在云端，TCP/IP传输，无需外置拼接控制器、矩阵和解码设备，实现互联互通、任意信号的调度与指挥控制。后期增加显示信号源只需要网络（有线\无线）连接，可任意增加扩容，不需要增加其它与显示相关的设备。

2．云屏：屏体自带编码、解码、拼控于一体。每块云屏支持RJ45及DVI高清接入方式，做到信号的双输入。插拔式维护液晶拼接单元屏体、电源模块、云屏解析模组三部分构成；所述电源模块和云屏解析模组均通过卡槽（非视频线连接）与面板连接且与面板独立，可插拔。

3．控制部分：PC端支持BS\CS控制，同时移动端IPAD控制，可实现IOS控。各种控制设备实现可视化回显预览于一体的智能拼显示系统。避免误操作现象。



所选屏体方案及优势介绍





1.结构简单：

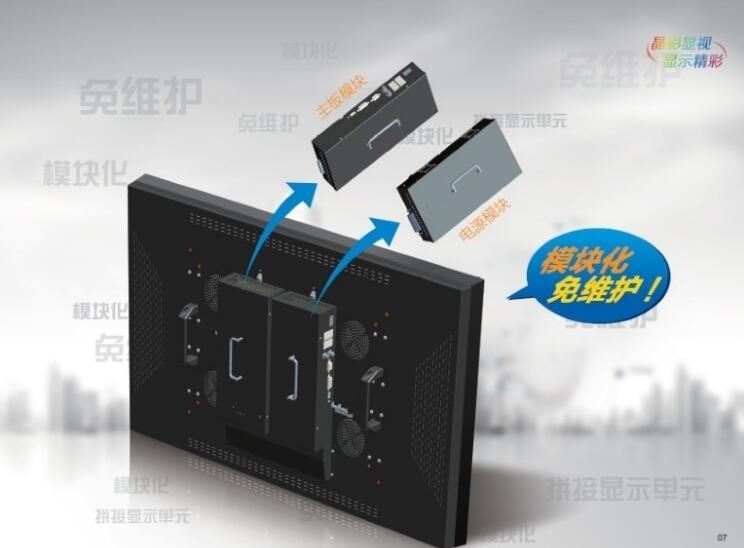

2.应急免维护模块化拼接显示单元（屏体、电源模块、云解析模块）。

3.应急维护低成本：

4.云屏解析模块和电源模块均独立设置，均通过插口与本体连接，任一模块出现故障时，便于快速更换备用模块。



云屏与传统屏解决方案对比





系统拓扑图及案例图

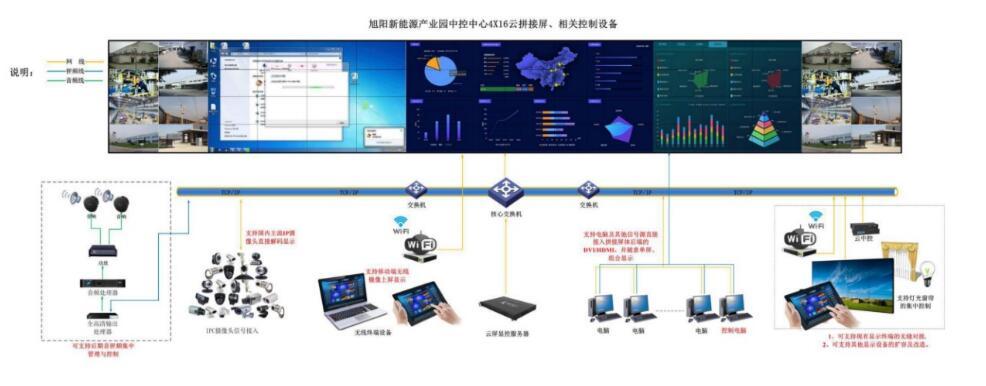

4.1.1. 系统拓扑图

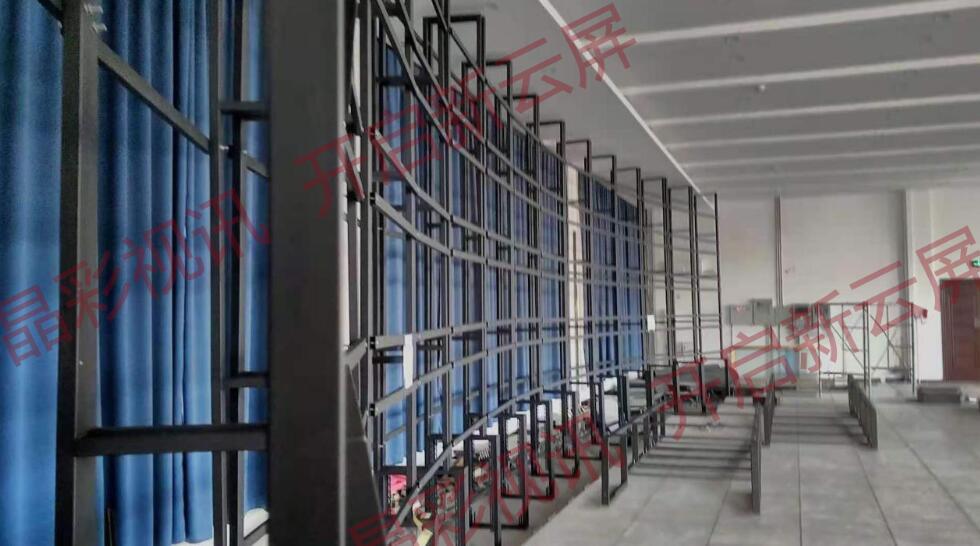

5.1.2. 实施前现场图片

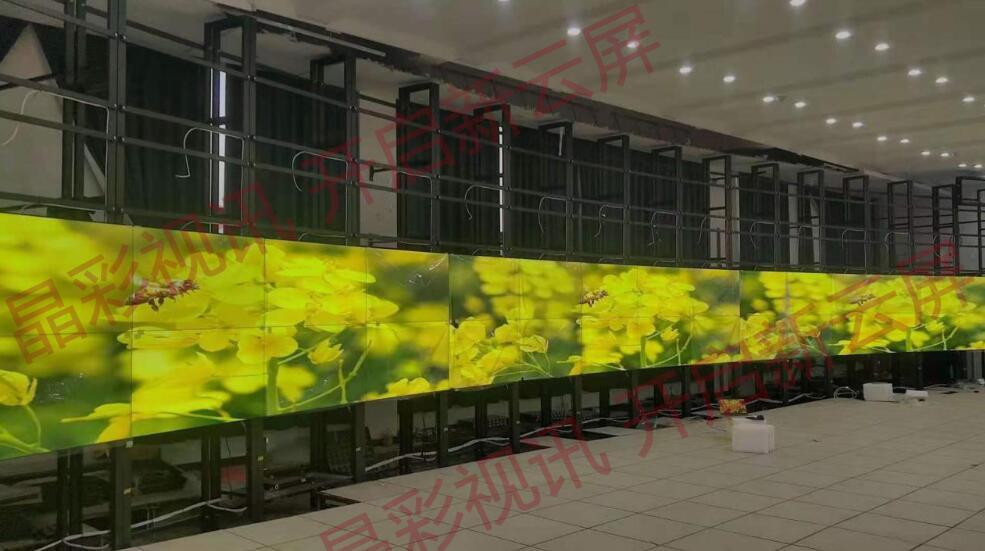

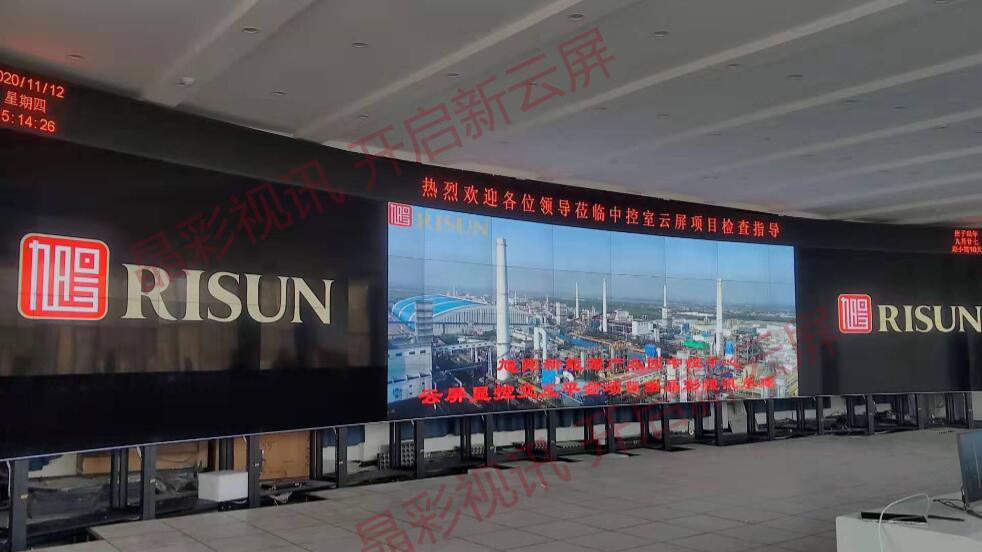

6.1.3. 实施后现场图片



项目总结



 在项目合作中晶彩视讯（北京）科技有限公司秉承“以人才为根本，以市场为导向， 以质量为保证，以服务为宗旨”的企业经营理念，技术团队到现场进行实地考察根据用户需求设计液晶拼接方案，上门为用户调试安装并为相关人员对液晶拼接屏日常的保养维护和简单的故障排查进行培训指导，云屏显控交互平台综合解决方案，经测试及产品运行，此方案产品使用效果性能稳定、配置齐全，与预期无偏差，晶彩视讯全程周到细致服务受到用户高度赞扬。
